Pentium III

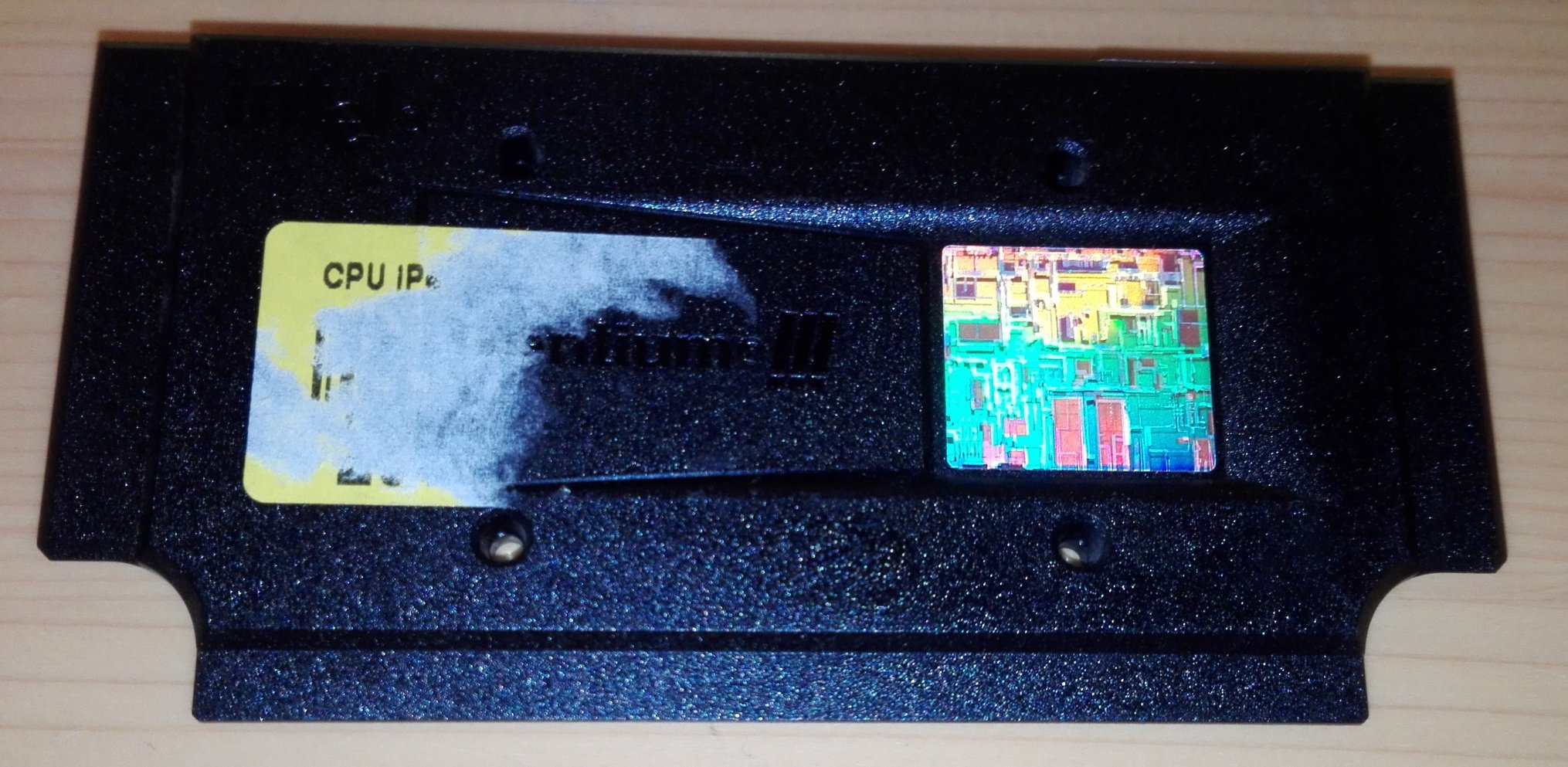

SECC2 (Single Edge Contact Cartridge)

SECC2 byla slepá ulička vývoje, která ale ve své době dávala perfektní smysl.

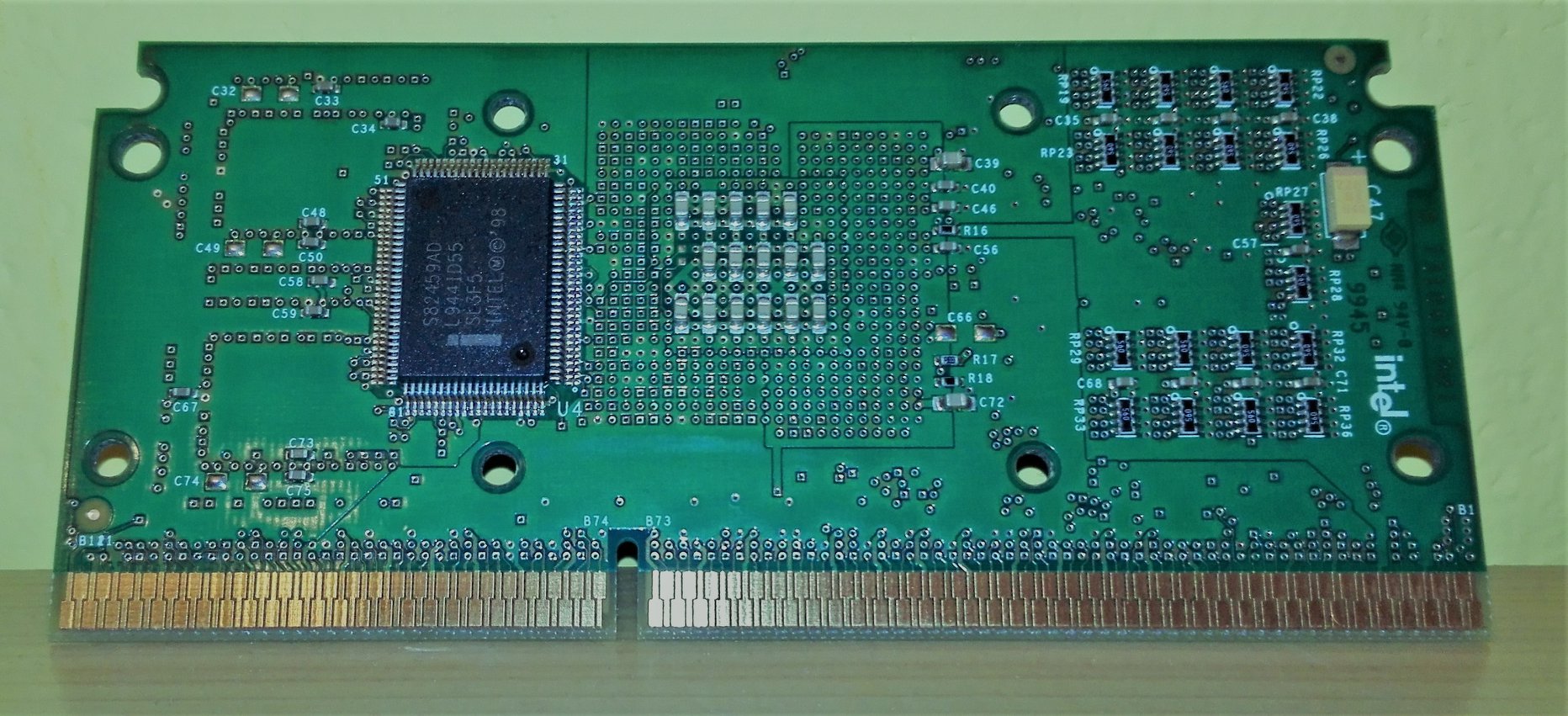

Na obnažené desce, si můžete všimnout několika zajímavých věcí:

• Procesorové jádro: Uprostřed je samotný křemíkový čip (jádro Katmai). Na rozdíl od dnešních procesorů, které jsou malé a schované pod kovovým rozvaděčem tepla, je tady vidět, jak je všechno rozprostřené na PCB.
• Symetrie cache: Samsung čipy. Je to fascinující ukázka tehdejších limitů – vyrobit 512 KB rychlé paměti přímo na stejném kousku křemíku jako procesor bylo tehdy příliš drahé a technologicky náročné, tak ji Intel prostě „přilepil“ vedle.
• Sběrnice: Všimněte si těch zlatých kontaktů na spodní straně. Slot 1 vypadá spíš jako slot pro RAM nebo grafiku, což byl záměr – Intel tím chtěl vytlačit konkurenci (AMD), která tehdy ještě používala patice (Socket 7).

Samsung L2 Cache SRAM

Čipy vpravo od proceoru jsou Samsung L2 Cache SRAM (Synchronous Burst SRAM). Konkrétní modelové označení je M736V604AMT-4.

Technické detaily:

• Určení: Tato paměť se používala jako externí L2 cache
• Kapacita: Každý tento čip má kapacitu 256 KB (2 Mbit).
• Rychlost: Koncovka -4 v modelovém čísle značí přístupovou dobu 4 ns. Tato cache běžela obvykle na poloviční frekvenci procesoru.
• Datum výroby: Kód 943 znamená, že čip byl vyroben ve 43. týdnu roku 1999 (přibližně konec října).

Pentium III 500 MHz

Cache čipy s vysokou pravděpodobností určují i frekvenci Pentia: 4 ns přístupová doba odpovídá frekvenci 250 MHz. U jádra Katmai běžela L2 cache vždy na polovině frekvence procesoru.

\[250 \text{ MHz} \times 2 = \mathbf{500 \text{ MHz}}\]

Kontext

Jakmile Intel přešel na novější jádro „Coppermine“, začal integrovat L2 cache přímo do křemíku procesoru. Tím se výrazně zvýšil výkon a potřeba těchto externích SRAM čipů zanikla.
